低凈空電動葫蘆

產品介紹低凈空電動葫蘆是指減小電動葫蘆運行的軌道底面至吊鉤上極限位的尺寸距離，將葫蘆主機置于運行軌道的側面，以達到提升有效起升行程的電動葫蘆。該產品具有結構緊湊，運行平穩等特點，適用范圍廣，特別在新建廠房中高度不變的情況下可有效增加起升高度，或在原來起升高度不變的情況下降低建筑...

在線咨詢

全國熱線

400-966-5869

產品詳情 / Product

產品介紹

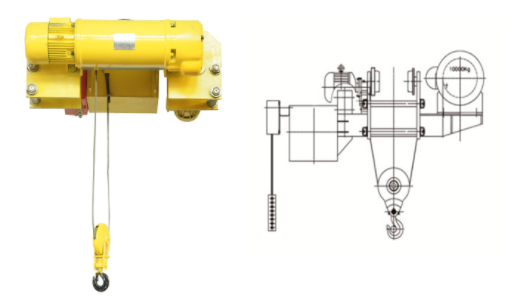

低凈空電動葫蘆是指減小電動葫蘆運行的軌道底面至吊鉤上極限位的尺寸距離，將葫蘆主機置于運行軌道的側面，以達到提升有效起升行程的電動葫蘆。該產品具有結構緊湊，運行平穩等特點，適用范圍廣，特別在新建廠房中高度不變的情況下可有效增加起升高度，或在原來起升高度不變的情況下降低建筑高度，降低建筑成本。
?
產品優勢:
?
1、領先的技術設計保證了產品優化的極限尺寸，在同樣的廠房和工作區域內，應用低凈空電動葫蘆能夠覆蓋更大的范圍，減少盲區
2、如果在廠房設計階段就使用低凈空電動葫蘆參數進行設計，可以大大降低對廠房高度的要求，為客戶節省投資、增效降本?
3、低凈空結構型式多樣，既可做成2/1倍率形式，又可以做成4/2倍率形式,還可以做成葫蘆主機與運行軌道垂直的形式，上極限尺寸也較普通CD/MD葫蘆提高200~500MM之多?
4、整機由CD/MD電動葫蘆優化設計而成，保證了部件的標準性和互換性，大大提高產品質量并降低了產品的維護成本
5、整機結構緊湊，配重全為鋼板制作，外型美觀，同時也減小了整機的外型尺寸
6.整機是由主機、承載梁、電動小車組成，整個結構便于拆卸、安裝，檢修方便，可維護性好應用范圍
?
適用于機械加工、裝配、倉庫等多種物料轉運場所，尤其適用于廠房高度受限制的場所

產品參數

DLCD、DLMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				DLCD1??????????????????????DLMD1
起重量	噸			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
運行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
鋼絲繩	繩直徑	毫米		3.6			4.8			7.4						11						13
	絲直徑	毫米		?			0.22			0.34						0.5						0.6
	結構形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
環形軌道最小半徑		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升電動機	型號			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8?0.2/0.8			?						?						?
	轉速	轉/分		1380			1380			1380						1380						1380
	相數	?		3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		1.25			2.4?0.72/2.4			4.3?0.72/4.3						7.6?1.25/7.6						11?2.4/11
	頻率	周/秒		50			50			50						50						50
運行電動機	型號			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	轉速	轉/分		1400			1380			1380						1380						1380
	相數	?		3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		0.3			0.72			0.72						1.25						1.25
	頻率	周/秒		50			50			50						50						50
工作類型及機構級別				中級M3			中級M3			中級M3						中級M3						中級M3
基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M		?			638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h			?			120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F			?			355/426			354/492						400/562						438/642
總量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤	?			135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固			?			100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355

DLCD、DLMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				DLCD1						DLMD1
起重量	噸			5						10
起升高度	米			6	9	12	18	24	30	9	12	18	24	30
起升速度	米/分			8/0.8						7/0.7
運行速度	米/分			20(30)						20(30)
鋼絲繩	繩直徑	毫米		15						15
	絲直徑	毫米		0.7						0.7
	結構形式			D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				25a-63c						25a-63c
環形軌道最小半徑		米		2.5		3		4	5	2.5	3.5	4	6	9
起升電動機	型號			ZD41-4						ZD51-4
	容量	千瓦		?						?
	轉速	轉/分		1380						1380
	相數	?		3						3
	電壓	伏		380						380
	電流	安培		18?2.4/18?						30?4.3/30
	頻率	周/秒		50						50
運行電動機	型號			ZDY21-4						ZDY21-4
	容量	千瓦		0.8						0.8×2
	轉速	轉/分		1380						1380
	相數	?		3						3
	電壓	伏		380						380
	電流	安培		2.4						2.4×2
	頻率	周/秒		50						50
工作類型及機構級別				中級M3						中級M3
基本尺寸±2%	H		毫	1160			1310			1350
	L2		米	274						303
	L1			380/377						429/820
	L	C		1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	1869
		M		1059	1169	1269	1479	1682	1899	1969	2150	2512	2874	3236
	m			485	606	695	860	1115	1325	949	1130	1492	1854	2216
	n			320						376
	h			203						243
	φ			31						37
	B			-1058						-1058
	E			998						1068
	F			472/675						612
總量±15%	C		公	445	470	555	590	630	670	1010	1063	1166	1263	1317
	M		斤	480	505	590	630	660	705	1100	1153	1256	1353	1407
	C固			355	375	390	425	460	500	759	807	900	987	1032
	M固		?	390	410	425	460	500	535	849	897	990	1077	1122

DLCD、DLMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				DLCD						NH20-12D
起重量	噸			16			20			20	3
起升高度	米			6	9	12	18	24	30		6	9	12	18	24	30
起升速度	米/分			3.5?3.5/0.35			3.5?3.5/0.35			5	8/0.8
運行速度	米/分			18			20			20	20(30)
鋼絲繩	繩直徑	毫米		15			17			22.5	13
	絲直徑	毫米		0.7			0.8				0.6
	結構形式			D-6×37+1			D-6×37+1			D-6×37+1	D-6×37+1
工字梁軌道型號（GB76-88）				45a-63c			50a-63c				20a-32c
環形軌道最小半徑		米		3	3.5	4.6	3	3.5	4.6		2		2.5		3	4
起升電動機	型號			ZD51-4			ZD51-4				ZD41-4
	容量	千瓦		?			?				?
	轉速	轉/分		1380			1380			1380	1380
	相數	?		3			3			3	3
	電壓	伏		380			380			380	380
	電流	安培		30?4.3/30			30?4.3/30				11?2.4/11
	頻率	周/秒		50			50			50	50
運行電動機	型號			ZDY21-4			ZDY21-4				ZDY21-4
	容量	千瓦		0.8×2			0.8×2			0.8×2	0.4
	轉速	轉/分		1380			1380			1380	1380
	相數	?		3			3			3	3
	電壓	伏		380			380			380	380
	電流	安培		2.4×2			2.4×2			2.4×2	1.25
	頻率	周/秒		50			50			50	50
工作類型及機構級別				中級M2			中級M2				中級M3
基本尺寸±2%	H		毫	1600			2400				985			1080
	L2		米	同10t			?				230
	L1			同10t			?				341/343
	L	C		同10t			?				915	1018	1121	1327	1533	1738
		M		?			?
	m			949	1130	1492	956	1478	1605		448	551	654	860	1066	1272
	n			376			376				264
	h			41			46				173
	φ			?			?				25
	B			?			?				-930
	E			1335			1934				848
	F			1055			?				438/642
總量±15%	C		公								280	300	350	380	405	435
	M		斤								310	330	380	410	435	465
	C固										220	235	250	275	300	325
	M固		?	?	?	?	?	?	?	?	250	265	280	305	330	355
